Перегородки в цехе: что согласовать до монтажа

Перегородки производственного помещения выбирают после согласования назначения зон, оборудования, высоты и проёмов. Для запроса подрядчику нужны план с границами помещений и описание условий с каждой стороны будущей стены. Площадь сама по себе не объясняет, какую конструкцию монтировать, что к ней крепить и как обслуживать скрытые коммуникации после запуска цеха.

Линия на плане должна отвечать на вопрос о работе участка

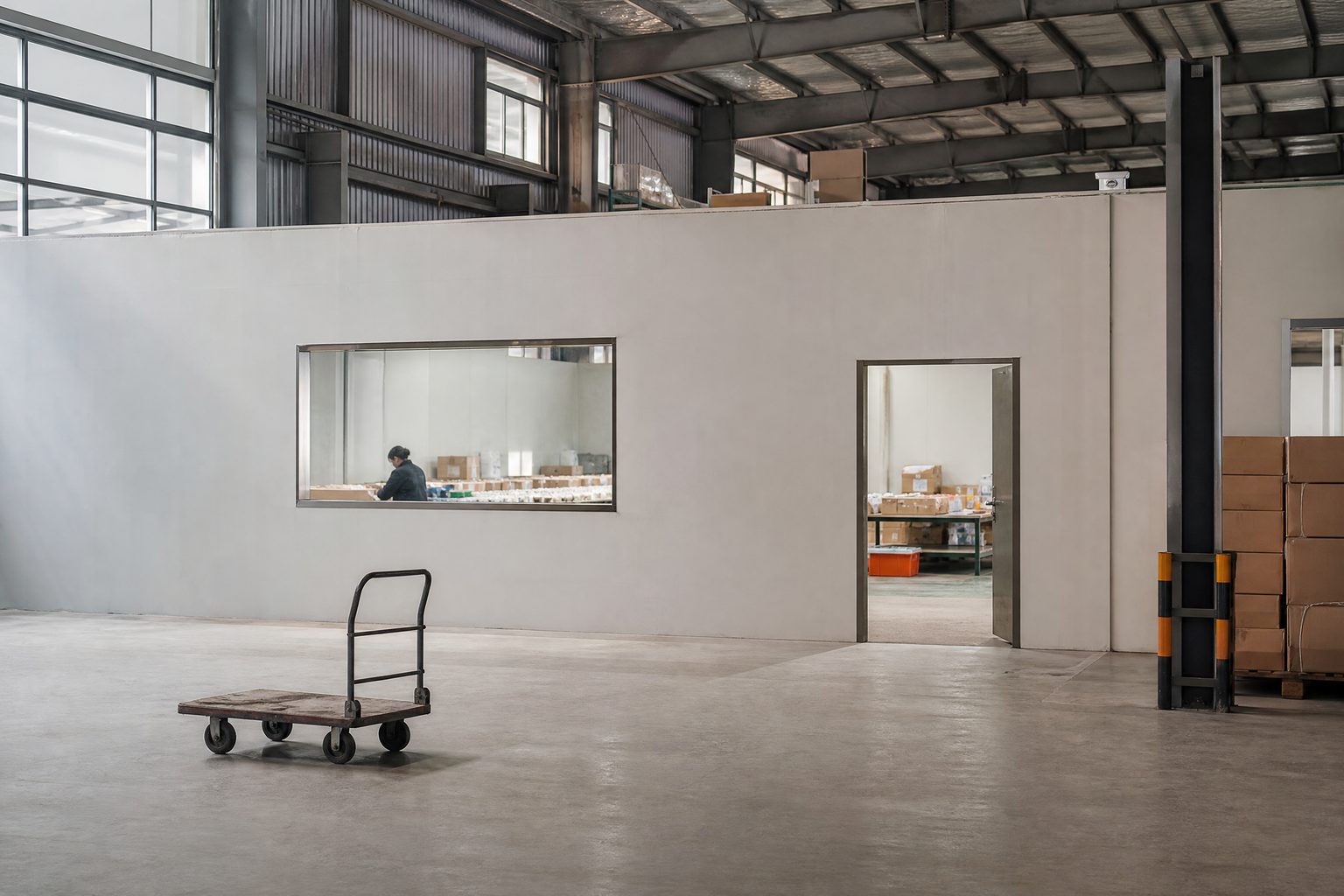

Представим условный цех: заказчик хочет отделить участок упаковки от прохода и разместить рядом небольшое помещение для персонала. На первом эскизе это две линии. Но для обсуждения нужны разные вопросы: как перемещают продукцию, где проходят люди, какое оборудование окажется у стены, чем будут мыть поверхности. Это пример подготовки задания, а не описание выполненного объекта.

До выбора материала соберите ответы технолога, эксплуатации и проектировщика на одном плане. Пусть они смотрят на одну версию размещения оборудования. Иначе у закупщика появится цена стены, положение которой ещё обсуждается, а у монтажников — чертёж без последних изменений проходов.

У каждой границы полезно записать её задачу: обозначить участок, отделить помещение или обеспечить предусмотренное проектом разделение сред. Требования к пожарной безопасности, акустике и технологическим условиям формулируют профильные специалисты. Из общего слова «производство» конкретные параметры не следуют.

Здесь обычно ошибаются, когда сначала заказывают перегородку «как в соседнем помещении», а затем пытаются приспособить её к другой работе. Соседний участок может отличаться по эксплуатации, даже если размеры совпадают. Логику подготовки решений до стройки подробнее разбирает начало серии «Путь заказчика».

Сравнивать нужно конкретные конструкции

Название материала не определяет всю перегородку. В карточке КНАУФ С 112 указаны одинарный металлический каркас и двухслойные обшивки. Максимальная высота приведена с оговоркой о типоразмере профилей и шаге стоек. Следовательно, цифру из верхней строки каталога нельзя применять к произвольной комплектации. Источник: система С 112.

Практический запрос поставщику можно сформулировать так: покажите состав системы именно для высоты и условий нашего участка, укажите документ, по которому он выбран. В ответе должны быть связаны обозначение конструкции, чертёж и перечень материалов. Если предложена замена, сравнивают весь изменённый состав, а не только цену листа.

Например, в условных предложениях одинаковая площадь и одинаковая окраска, но различаются каркас и количество слоёв. Это ещё не доказательство, что один подрядчик завысил цену. Сначала нужно выяснить, отвечают ли оба варианта одному заданию. Оставьте в таблице сравнения отдельную графу «отклонения от согласованного решения».

Перечисленные системы приведены для объяснения принципа проверки документации. Они не назначаются этой статьёй для конкретного производства и не исчерпывают возможные варианты перегородок.

Оборудование следует нанести до закрытия стены

Попросите технолога отметить всё, что предполагается разместить на перегородке или рядом с ней: шкафы, кронштейны, рабочие поверхности, трубопроводы, кабельные трассы. Для каждой позиции нужны габариты, расположение и данные о нагрузках. Способ опирания и крепления определяют в проектном решении; подбирать его по внешнему виду готовой обшивки не следует.

Отдельно пометьте оборудование, которое будет стоять на собственной опоре. Так монтажник увидит разницу между предметом возле стены и предметом, который стена должна удерживать.

Условный прямоугольник на плане этой разницы не передаёт.

Наличие коммуникаций тоже может влиять на устройство перегородки. В системе КНАУФ С 116 предусмотрен двойной разнесённый металлический каркас; технический лист описывает пространство для пропуска коммуникаций. Это пример заранее выбранной конструкции, а не разрешение проложить любые трубы внутри любой перегородки. Система С 116, технический лист C 11.

Для элементов, требующих обслуживания, нанесите зону доступа. На схеме должны помещаться и сам узел, и предусмотренный способ добраться до него. Если доступ обсуждается только после расстановки станков, согласовать удобное расположение будет сложнее.

Проём проверяют вместе с маршрутом через него

В ведомость проёмов удобно внести не только дверь, но и предметы, которые через неё будут перемещать. Для условного упаковочного участка это могут быть тележка, транспортная тара и части оборудования при замене. Конкретные размеры берут из согласованной технологической схемы, а не из универсального совета о ширине прохода.

Сопоставьте план и развёртку стены. План помогает увидеть движение, развёртка — положение проёма относительно элементов перегородки. Затем сверьте эти документы с заданием на дверь: направление открывания, порог, управление, соседнее оборудование. Подробности комплектации двери для контролируемых зон рассмотрены в отдельном материале.

Полезно провести короткую проверку сценария: оборудование уже установлено, дверь открывается, тележка проходит, обслуживающий специалист подходит к своему узлу. Все эти действия нужно обсудить на плане до заказа элементов. При этом требования к эвакуации и другим обязательным проходам остаются предметом проекта; проверка бытового удобства их не заменяет.

Если технолог ещё выбирает машину, отметьте зависимый проём как несогласованный.

Такая отметка честнее окончательного размера, который никто не подтвердил.

Поверхности с двух сторон могут работать по-разному

Со стороны коридора перегородку могут протирать, а со стороны технологической зоны — обрабатывать другим способом. Поэтому описание отделки заполняйте отдельно для каждой стороны. Укажите характер воздействия: сухая среда, влажная уборка, прямое попадание воды, применяемые средства. Совместимость выбранного решения с этими условиями подтверждается его документацией.

Технический лист КНАУФ C 11 различает эксплуатацию при повышенной влажности и случаи прямого попадания воды; для последних он описывает дополнительную защиту в приведённых примерах. Переносить бытовой пример из документа на промышленную мойку без проверки нельзя. Здесь полезен сам порядок рассуждения: название влагостойкого листа ещё не описывает готовую стену со всеми слоями и сопряжениями.

В задании стоит указать, кто согласует финишное покрытие и на какой информации основан выбор. Если эксплуатация пока не определила средство обработки, оставьте вопрос открытым до закупки. О выборе покрытия под известный режим обработки есть материал о покраске стен цеха.

На участках движения техники отдельно обсудите защиту от случайных контактов. Это задача для согласования с проектировщиком и технологом; обещание «стена выдержит всё» не заменяет исходных данных о движении.

Короткое задание помогает найти недостающие решения

Ниже — предлагаемая рабочая форма для обсуждения. Она не является обязательным бланком и не заменяет проектную документацию. Её задача — связать будущую перегородку с людьми, которые подтверждают исходные данные.

В каждой строке можно добавить ссылку на чертёж и дату решения. Если ответ пока отсутствует, назначьте ответственного за уточнение и укажите, какой заказ или этап работ от него зависит. Не нужно превращать пустую графу в предполагаемое согласие.

Вернёмся к условному упаковочному участку. Эксплуатация просит оставить возможность замены машины, а поставщик оборудования ещё не подтвердил её транспортные габариты. В задании фиксируют эту зависимость и назначают того, кто получит данные. После ответа проверяют проём и связанную с ним конструкцию, затем выпускают согласованную версию. Так обсуждение заканчивается конкретным изменением документов, а не устной договорённостью «потом разберём».

Если предложения уже получены, разошлите уточнение всем участникам сравнения и попросите явно показать его влияние на комплект. Иначе один подрядчик посчитает уточнённую конструкцию, а другой сохранит первоначальный вариант. Разница итоговых сумм будет отражать разные задания, хотя в переписке останется одно название работы.

Особенно полезна такая форма при сравнении подрядчиков. Они получают одинаковые вводные, а различия в предложениях обсуждаются предметно. Общая логика сравнения стоимости раскрыта в статье о смете ремонта производства.

Перед монтажом закройте вопросы, которые нельзя оставить бригаде

Проведите проверку комплекта документов: совпадают ли версии плана, развёрток, ведомости проёмов и задания на оборудование. Отдельно сопоставьте состав поставки с выбранной конструкцией. В обсуждении должны участвовать те, кто принимает решения по смежным системам, а не только поставщик перегородки.

Для скрываемых элементов заранее договоритесь, что и когда осматривают, кто фиксирует результат и где сохраняют документы. Например, можно включить в план контроля согласованные места усиления и трассы до закрытия обшивкой. Содержание обязательных проверок определяют применимые требования и проект; приведённый пример описывает организацию взаимодействия.

Последний документ перед заказом — перечень оставшихся изменений. В нём полезны три состояния: подтверждено, ожидает решения, изменено после согласования. Если новая машина меняет расположение проёма, это должно отразиться в документах до передачи комплекта в монтаж. Тогда перегородка будет строиться по согласованной работе цеха, а не по случайно последнему письму.
